以下是三螺杆挤出机的主要结构及其图解说明：

螺杆组合

• 结构：由三根螺杆组成，常见的排列方式有平行排列和三角形排列，三根螺杆相互啮合1。
• 工作原理：在三角形排列中，三根螺杆形成三个啮合面，随着螺杆的转动，物料在螺杆之间以及中心的闭合空间不断转移。在螺杆之间，物料受到强力挤压和剪切，在密闭空间物料所受压力减小，如此反复剪切破碎，使物料被均匀分散和熟化1。

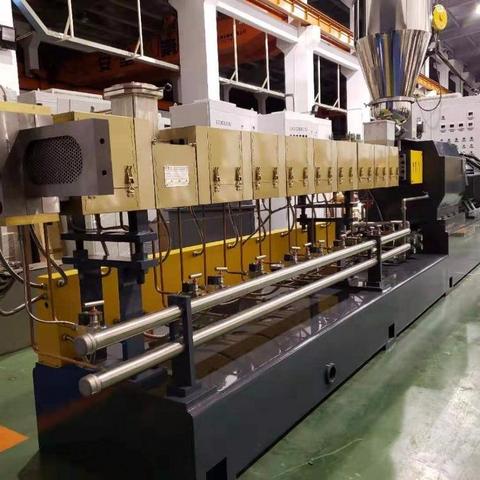

  工业设备 三螺杆挤出机螺杆组合



机筒

• 结构：通常为圆柱形，内部具有与螺杆相匹配的型腔，机筒上还设置有进料口、出料口、排气口等。
• 工作原理：机筒为螺杆提供了工作空间，同时也是物料在挤出过程中的容纳和传输通道，进料口用于将物料引入机筒，出料口用于挤出经过加工的物料，排气口则可排出物料中的挥发成分或气体，提高产品质量。

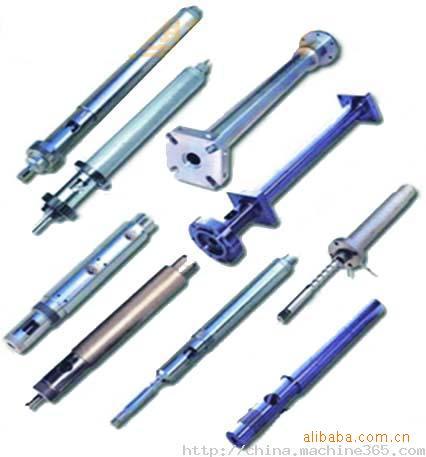

  工业设备 三螺杆挤出机机筒



传动系统

• 结构：包括电机、减速机、联轴器、齿轮箱等部件。电机提供动力，通过减速机降低转速并增加扭矩，联轴器连接减速机和螺杆轴，齿轮箱则确保三根螺杆之间的同步转动2。
• 工作原理：电机驱动减速机运转，减速机将动力传递给联轴器，再由联轴器带动螺杆轴转动，齿轮箱内的齿轮相互啮合，使得三根螺杆能够按照特定的转速和转向进行工作，保证物料的稳定输送和加工。

加热冷却系统

• 结构：一般由加热元件（如加热圈、加热棒等）和冷却装置（如水冷系统、风冷系统等）组成，加热元件安装在机筒外部，冷却装置则根据需要布置在机筒或螺杆等部位。
• 工作原理：加热元件对机筒和物料进行加热，使物料达到所需的加工温度，实现塑化和流动；冷却装置则用于控制机筒和物料的温度，防止温度过高导致物料分解或变质，确保挤出过程在合适的温度范围内进行。

进料系统

• 结构：主要包括料斗、喂料器等。料斗用于储存待加工的物料，喂料器则可控制物料的进料速度和流量。
• 工作原理：物料从料斗进入喂料器，喂料器根据工艺要求将物料均匀、定量地送入机筒内，与螺杆的转动速度和挤出量相匹配，保证挤出过程的连续性和稳定性。

出料系统

• 结构：通常包括机头和模具等部件，机头连接机筒和模具，对物料进行进一步的压缩和成型，模具则决定了最终挤出制品的形状和尺寸。
• 工作原理：经过螺杆挤出的物料进入机头，在机头内受到进一步的压力和剪切作用，然后通过模具的特定形状挤出，形成具有所需形状和尺寸的制品，如管材、板材、异型材等。
